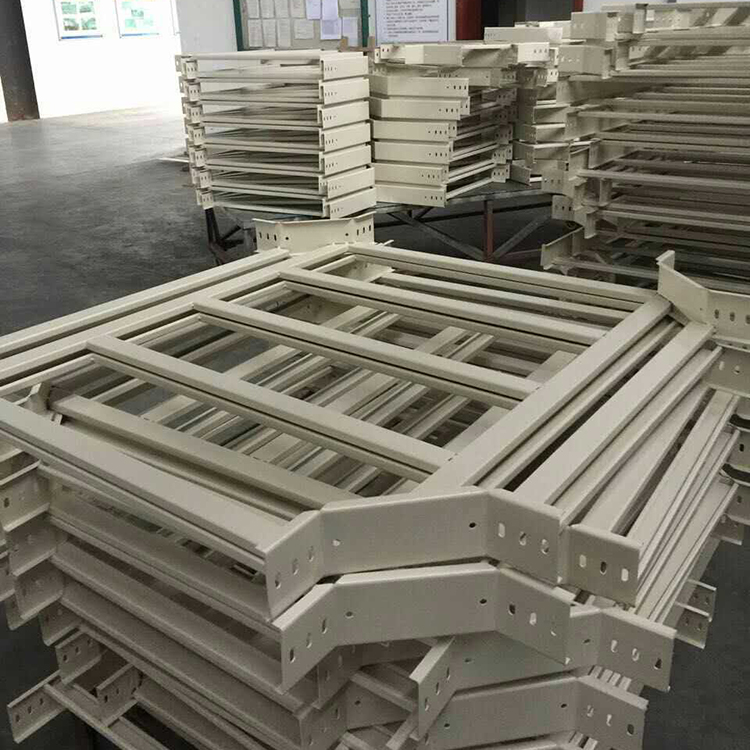

梯式噴塑橋及配件架的規格選擇
1、橋架配件的寬度和高度就按下表選擇，并應符合電纜填充率不逾越有關規范規范的規定值，動力電纜可取40-50%控制電纜可取50-70%另外需予留10-25%式程發展余量。
2、各種彎通及附件規格應符合工程布置條件并與橋架相配套。
3、支、吊架規格的選擇，應按橋架規格、層數、跨距等條件配置。并應滿足荷載的要求。
4、橋架橫截面積的選擇見表橋架上電纜網絡中任一線路的大自動過電流保護的額定電流值。
梯式噴塑橋及配件架的接地
1、橋架系統應具有可靠的電氣連接并接地（只對金屬橋架）
2、當允許利用橋架系統構成接地干線回路時應符合下列要求。橋架端部之間連接電阻應不大于0.00033歐姆，接地孔應除去絕緣涂層。1KV及以下中性點直接接地系統中，受電設備的接地與系統中性線接地相連。裝有處動切斷供電裝軒時，橋架的級長方向金屬橫截面積應不小于規定值。
3、沿橋架全長另敷設接地干線時，每段（包括非直線段）橋架應至少有一點與接地干線可靠連接。
4、對于振動場所，接地部位的連接處應裝置彈簧圈。
